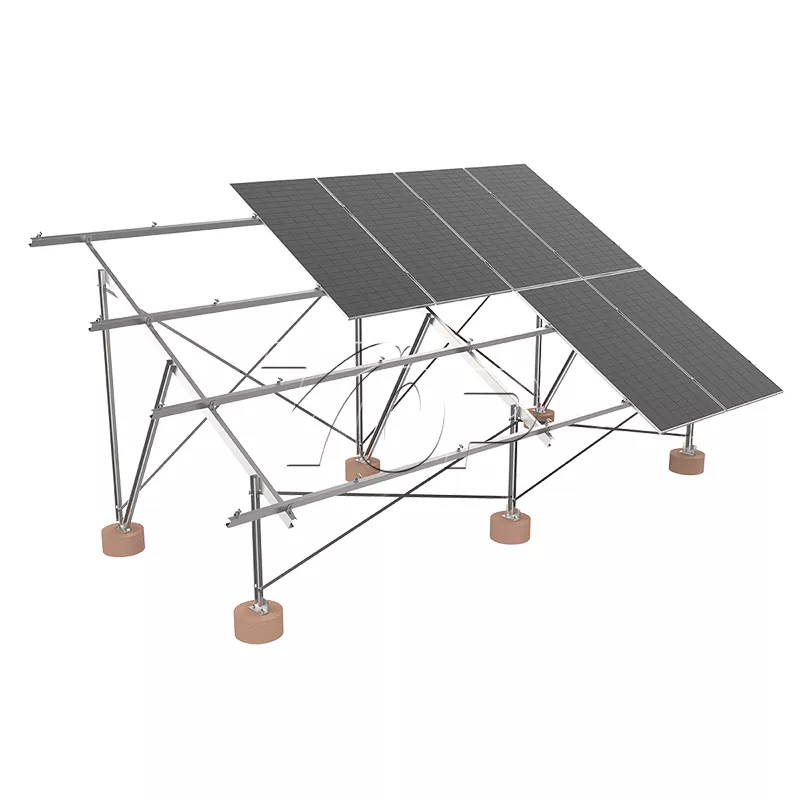

قفسه کوهستانی پانل خورشیدی

قفسه کوهستانی پانل خورشیدی T Top Energy ، محلول نصب پانل خورشیدی زمین است که به طور خاص برای سیستم های فتوولتائیک مبتنی بر زمین با استفاده از یک ساخت و ساز فولادی C به شکل C (C-channel) برای پروژه های نیروگاه فتوولتائیک تجاری و در مقیاس بزرگ طراحی شده است. با وجود ظرفیت بار بالا ، مقاومت در برابر خوردگی و انعطاف پذیری ، سیستم پشتیبانی از ساخت کانال C می تواند با زمین های مختلف و شرایط محیطی سازگار باشد ، به خصوص برای سناریوهایی که نیاز به پایداری بالا و دوام طولانی مدت دارند.
برند محصول:انرژی
مواد محصول:فولاد کربن
عملکرد محصول:نیروگاه های خورشیدی تجاری یا مزرعه زمین
زندگی خدمات:25 سال

ارسال استعلام

توضیحات محصول

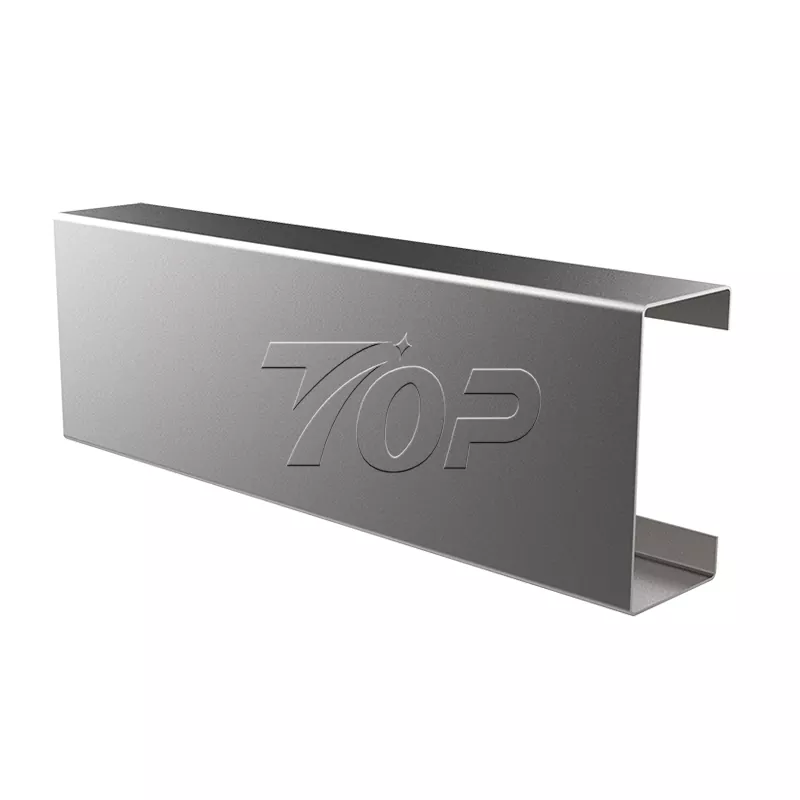

انرژی برتر طراحی و تولید شده قفسه کوهستانی پانل خورشیدی C شکل عمدتاً به عنوان ماده اصلی ساختاری مورد استفاده قرار می گیرد. نسبت قدرت به وزن بالایی دارد. این منظومه شمسی کوهستانی می تواند ضمن اطمینان از ظرفیت حمل کافی ، وزن کل سیستم پشتیبانی را کاهش دهد. براکت های سبک تر آن در هنگام حمل و نقل و نصب راحت تر است ، در حالی که نیازهای تحمل بار بنیاد را نیز کاهش می دهد.

پارامترهای محصول

سازنده	انرژی
نام محصول	قفسه کوهستانی پانل خورشیدی
مادی	فولاد C شکل (فولاد گالوانیزه گرم یا آلومینیوم آنودایز شده) ، ضخامت 2-4 میلی متر

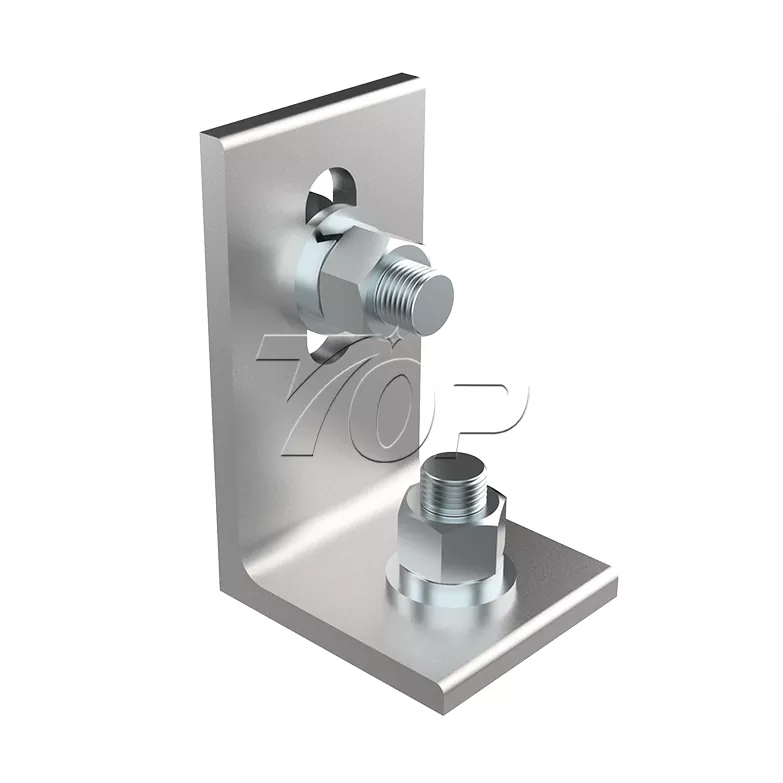

کیت	c سازه های فولادی کانال ، ریل ، گیره ، لوازم جانبی و غیره
ظرفیت بارگذاری	سیستم تک ستاره می تواند 2-4 تن داشته باشد (بسته به پیکربندی)
مجوز	ISO 9001 ، AS/NZS 1170 ، TUV و سایر گواهینامه های بین المللی.
بسته بندی	حمل و نقل کانتینر استاندارد ، از بسته بندی های سفارشی پشتیبانی می کند.

مواد با استحکام بالا: فولاد گالوانیزه گرم (HDG) یا آلومینیوم آنودایز شده مقاومت در برابر خوردگی و مقاومت ساختاری عالی را با طول عمر بیش از 25 سال فراهم می کند.

طراحی مدولار: قفسه کوهستانی پانل خورشیدی از مونتاژ و تنظیم سریع پشتیبانی می کند ، سازگار با انواع اندازه پانل خورشیدی.

مقاومت در برابر باد: از طریق طراحی ساختاری رک خورشید بهینه شده و رفع پایه ، می تواند در برابر سرعت باد بالاتر از 60 متر بر ثانیه ، مناسب برای مناطق فشار باد زیاد مقاومت کند.

زاویه نصب انعطاف پذیر: از زاویه شیب ثابت (15 درجه -60 درجه) یا تنظیم زاویه فصلی برای به حداکثر رساندن راندمان تولید برق پشتیبانی کنید.

حفاظت از محیط زیست و نگهداری کم: نیازی به بنیاد بتونی ، کاهش آلودگی ساخت و ساز ، هزینه های کم نگهداری نیست.

حالت نصب

1 آماده سازی برای نصب

بررسی سایت: صاف بودن زمین و نوع خاک را بررسی کنید (پیچ های لنگر یا پایه های بتونی توصیه می شود).

لیست ابزار: مته برقی ، آچار ، سطح ، دستگاه نصب پیچ لنگر (اختیاری).

2 روش نصب

تثبیت بنیاد:

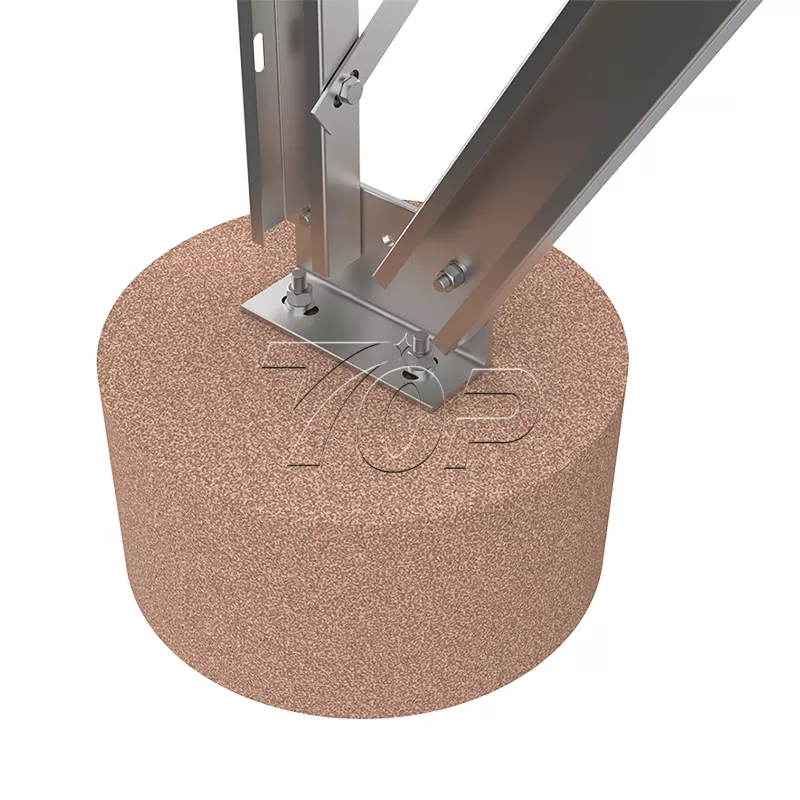

در صورت استفاده از پایه های بتونی: اسکله های بتونی را با عمق حداقل 80 سانتی متر بریزید و پیچ های پایه پشتیبانی را درج کنید.

در صورت استفاده از پیچ های لنگر (توصیه می شود): پیچ ها را به داخل زمین به عمق طراحی (معمولاً 1.2-2 متر) پیچ کنید.

مونتاژ پشتیبانی:

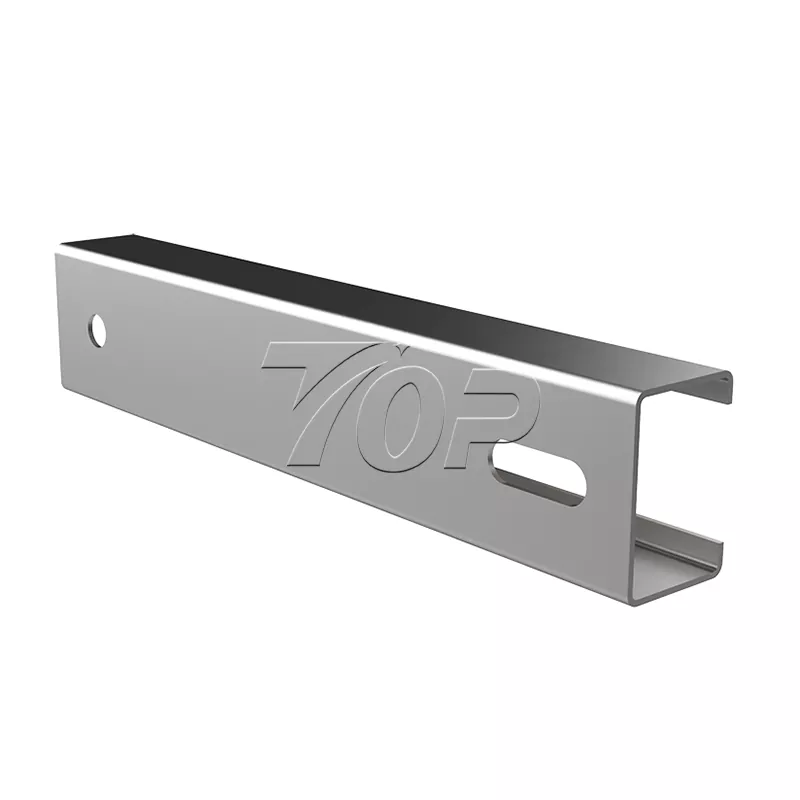

ستون فولادی C شکل را به صورت عمودی روی پایه ثابت کرده و آن را با پیچ ها محکم کنید.

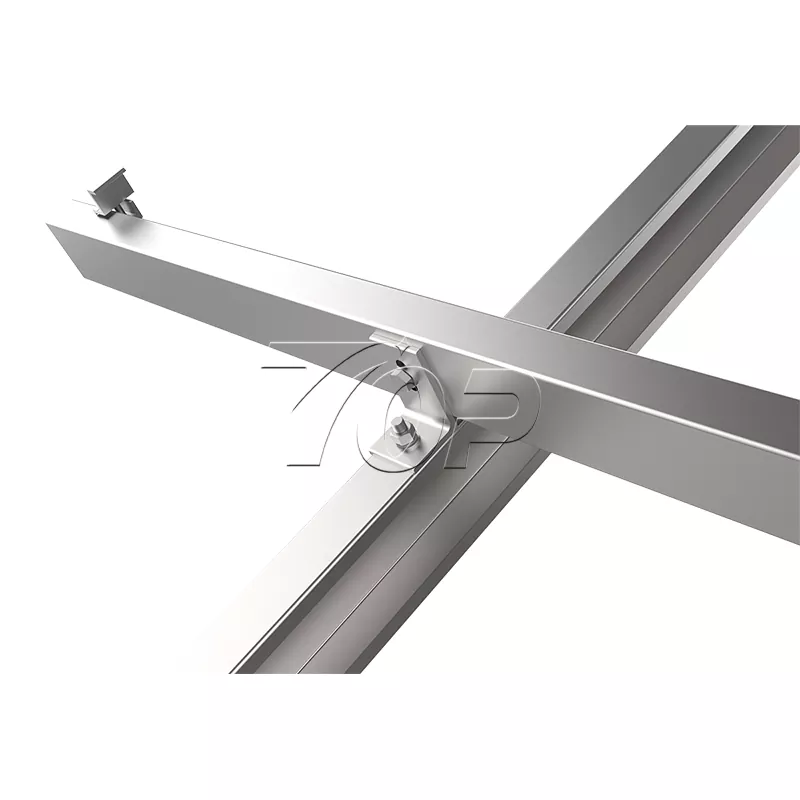

پرتوهای پشتیبانی عرضی و بریس های مورب را نصب کنید تا مطمئن شوید که ساختار قفسه کوهستانی پانل خورشیدی سطح است (کالیبرات با استفاده از یک سطح).

پانل های خورشیدی را نصب کنید:

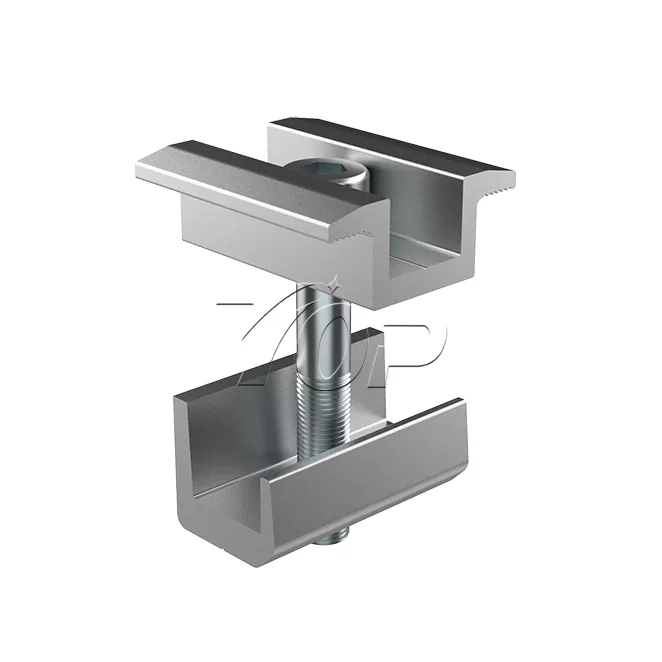

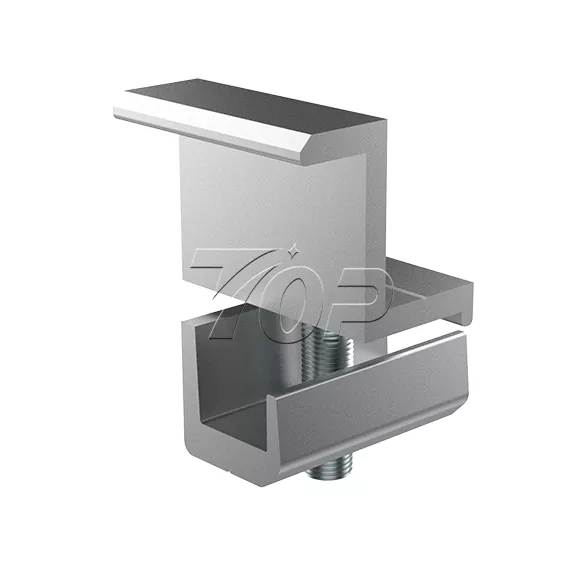

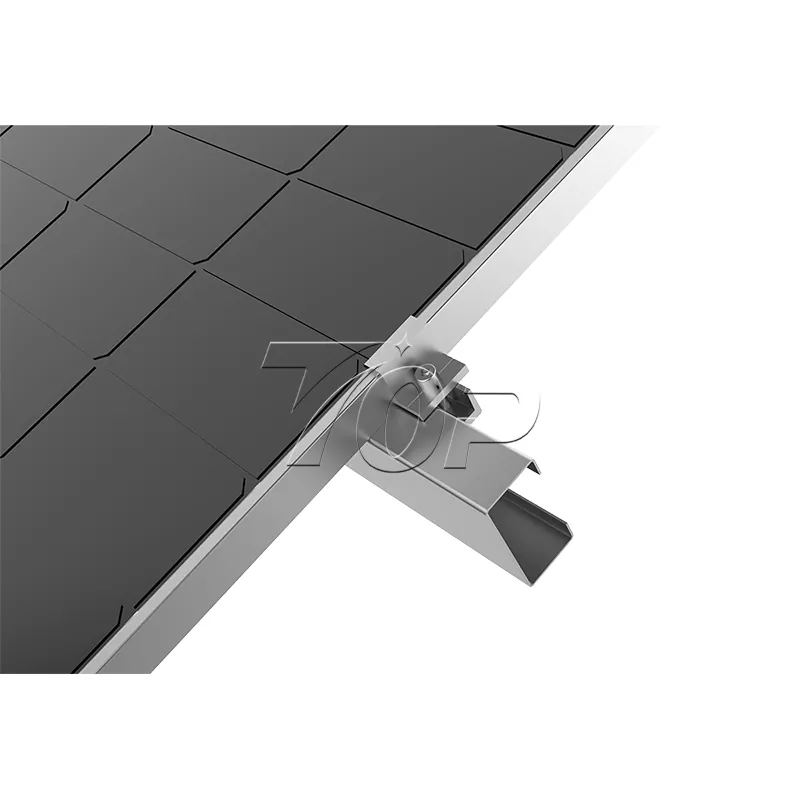

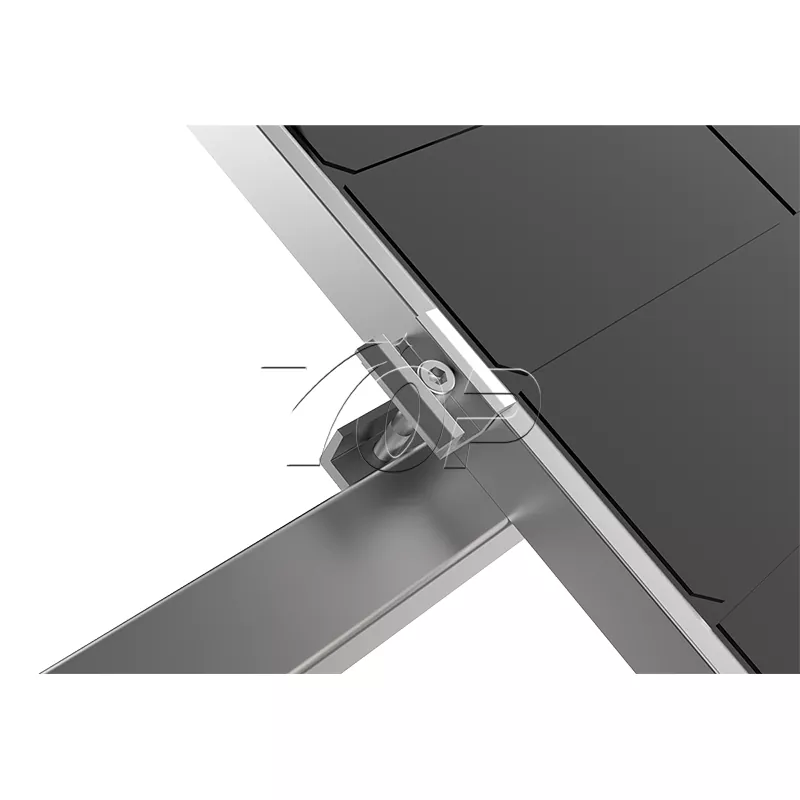

پانل های زمینی خورشیدی روی پرتو قرار داده شده و با فیکسچر آلیاژ آلومینیوم برای اطمینان از فاصله یکنواخت (فاصله توصیه شده ≥10 سانتی متر برای اتلاف گرما) ثابت شده است.
